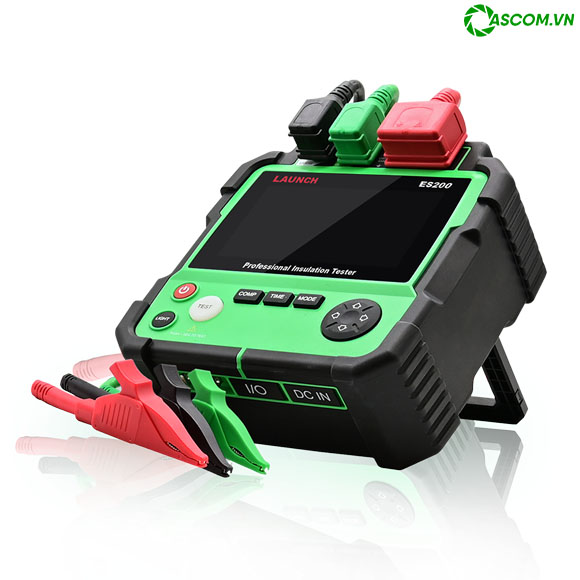

LAUNCH ES200 – Máy Đo Điện Trở Cách Điện 10M Ôm-1000M Ôm, Đo Điện AC/DC Cao Áp 500-5000V

I. GIỚI THIỆU SẢN PHẨM

LAUNCH ES200 là thiết bị chuyên dụng được phát triển bởi hãng Launch, chuyên dùng để đo điện trở cách điện và kiểm tra an toàn các hệ thống điện cao áp trên xe điện (EV). Với khả năng đo từ 10 MΩ đến 1000 MΩ và điện áp AC/DC từ 500V đến 5000V, Launch ES200 mang đến giải pháp an toàn tuyệt đối cho kỹ thuật viên khi chẩn đoán, bảo dưỡng hoặc sửa chữa hệ thống pin, mô-tơ điện và biến tần trên xe điện.

Thiết bị được thiết kế nhỏ gọn, dễ dàng mang theo và sử dụng trong các garage, trung tâm bảo dưỡng xe điện, đồng thời có thể tích hợp linh hoạt với các máy chẩn đoán Launch X431 PRO3, PAD V, PAD VII để tạo thành hệ sinh thái kiểm tra điện toàn diện.

II. NHỮNG TÍNH NĂNG NỔI BẬT CỦA MÁY

1. Đo điện trở cách điện chính xác
   Hỗ trợ đo từ 10 MΩ – 1000 MΩ, giúp xác định chính xác mức độ rò điện trong pin EV, bộ chuyển đổi DC/DC, mô-tơ điện và các linh kiện điện cao áp khác.

2. Đo điện áp AC/DC cao áp
   Launch ES200 đo được nhiều mức điện áp thông dụng trên xe điện: 500V, 1000V, 2500V, 5000V. Hỗ trợ kiểm tra an toàn dòng điện DC cao áp và điện áp AC.

3. Ba chế độ đo linh hoạt

   • Chế độ đo thời gian: Theo dõi biến đổi điện trở theo thời gian.

   • Chế độ đo so sánh: So sánh giá trị điện trở với chuẩn tham chiếu.

   • Chế độ đo liên tục và đa hướng: Kiểm tra toàn diện các kết nối và hệ thống điện.

4. Tích hợp với hệ sinh thái Launch
   Có thể kết hợp cùng các thiết bị Launch X431 để kiểm tra đồng bộ hệ thống pin, BMS, mô-tơ, biến tần và ECU, giúp garage thực hiện chẩn đoán toàn diện và chuyên nghiệp.

5. An toàn tuyệt đối cho kỹ thuật viên
   Ngăn ngừa nguy cơ điện giật từ dòng DC cao áp, bảo vệ người vận hành trong mọi thao tác đo kiểm.

6. Hiển thị dữ liệu trực quan
   Màn hình LCD 5 inch hiển thị rõ ràng các thông số điện trở, điện áp và các cảnh báo, giúp thao tác dễ dàng, nhanh chóng và chính xác.

III. THÔNG SỐ KỸ THUẬT

THÔNG SỐ KỸ THUẬT ES200
Pin	3150mAh
Màn hình	5”
Nhiệt độ làm việc	0~50℃
Kích thước	180*174*65.5(mm)
Khối lượng	1.7kg



CÁC THÔNG SỐ HIỆU SUẤT ĐO ĐIỆN ÁP AC VÀ DC
Dạng điện áp	DC Voltage	AC Voltage
Mức đo	±30~±600V	30~600V(50/60Hz)
Khoảng thay đổi điện áp	1V	1V
Sai số	±3%	±3%



THÔNG SỐ KIỂM TRA HIỆU SUẤT CÁCH ĐIỆN
Điện áp	500V	1000V	2000V	5000V
Mức đo	0.0MΩ～20GΩ	0.0MΩ～40GΩ	0.0MΩ～100GΩ	0.0MΩ～1000GΩ
Điện áp hở mạch	DC500V(0～20%)	DC1000V(0～20%)	DC2000V(0～20%)	DC5000V(0～20%)
Sai số	0.0～99.9MΩ: ±(3%+5) 100MΩ～9.99GΩ: ±(5%+5) 10.0GΩ～20.0GΩ: ±(10%+5)	0.0～99.9MΩ: ±(3%+5)  100MΩ～9.99GΩ: ±(5%+5) 10.0GΩ～40.0GΩ: ±(10%+5)	0.0～99.9MΩ: ±(3%+5)  100MΩ～9.99GΩ: ±(5%+5) 10.0GΩ～100GΩ: ±(10%+5)	0.0～99.9MΩ: ±(3%+5) 100MΩ～9.99GΩ: ±(5%+5) 10.0GΩ～99.9G: ±Ω(10%+5)
Dòng điện ngắn mạch	<3.0mA

IV. ỨNG DỤNG THỰC TẾ

• Kiểm tra điện trở cách điện của pin EV, biến tần, mô-tơ và các linh kiện điện cao áp.

• Bảo dưỡng, sửa chữa và kiểm tra an toàn hệ thống điện cao áp trên xe điện.

• Kết hợp với máy chẩn đoán Launch X431 để đánh giá toàn diện tình trạng pin và hệ thống điện.

• Phòng kỹ thuật, garage và trung tâm bảo dưỡng xe điện chuyên nghiệp.

V. PHỤ KIỆN KÈM THEO

• Cáp đo điện áp DC/AC

• Dây kẹp an toàn

• Hướng dẫn sử dụng

• Hộp bảo vệ thiết bị

VI. CHÍNH SÁCH BẢO HÀNH

• Bảo hành 12 tháng chính hãng Launch

• Hỗ trợ kỹ thuật và hướng dẫn sử dụng trọn đời

• Thay thế linh kiện chính hãng khi thiết bị gặp lỗi

VII. VÌ SAO NÊN MUA LAUNCH ES200?

• Đo chính xác: Điện trở cách điện 10MΩ – 1000MΩ, AC/DC 500V – 5000V

• An toàn tuyệt đối: Bảo vệ kỹ thuật viên khỏi dòng điện cao áp

• Đa chức năng: Ba chế độ đo linh hoạt, tích hợp hệ sinh thái Launch X431

• Hiệu quả: Kiểm tra nhanh toàn bộ hệ thống điện EV, BMS, mô-tơ, biến tần

• Chuẩn chuyên nghiệp: Lý tưởng cho garage, trung tâm bảo dưỡng xe điện hiện đại
